直线滑台模组：制造业自动化升级的核心传动部件选型与应用指南
在工业自动化快速演进的今天，直线滑台模组已经成为设备制造、产线升级和非标自动化项目中不可或缺的核心传动单元。无论是电子装配、汽车零部件加工，还是包装印刷、医疗器械生产，直线滑台模组都承担着精密定位与高效搬运的关键任务。对于制造企业而言，理解直线滑台模组的结构特点、选型逻辑和应用场景，直接关系到设备运行的稳定性与长期使用成本。高工智能传动（dggaogong.com）深耕东莞直线模组制造领域，围绕丝杆模组、同步带模组、直线电机模组、龙门模组及非标直线模组定制等产品线，为多行业客户提供可靠的传动解决方案。
什么是直线滑台模组，它在自动化设备中扮演什么角色
直线滑台模组是一种将驱动元件、传动机构、导向机构和位置检测元件集成于一体的模块化直线运动装置。它以铝合金型材为基体，配合直线导轨、滚珠丝杆或同步带、联轴器及伺服/步进电机，实现高精度、高刚性的直线往复运动。相比传统自行搭建的丝杆加导轨结构，模组化产品具有安装便捷、精度一致性好、维护成本低、交期可控等优势。
在自动化设备中，直线滑台模组通常承担三类任务：一是精密定位，例如点胶机、贴片机、检测设备中的XY轴运动；二是物料搬运，例如上下料机械手、移载机构；三是加工进给，例如切割、打磨、焊接设备的刀具或工件进给。可以说，凡是需要"把东西准确送到指定位置并稳定停留"的场合，直线滑台模组都有用武之地。
直线滑台模组的主要类型与技术特点
不同传动方式决定了模组的性能边界，选型时需要结合负载、速度、精度、行程和使用环境综合判断。
- 丝杆模组（滚珠丝杆滑台）：通过滚珠丝杆将旋转运动转化为直线运动，重复定位精度可达±0.01mm甚至更高，刚性好、推力大，适合对精度要求高的加工与检测场景。缺点是长行程时丝杆易产生临界转速限制，高速运行时噪音和磨损相对明显。
- 同步带模组：以同步带作为传动介质，结构轻、速度快、行程可做到数米以上，适合长距离快速搬运和取放料场景。精度略低于丝杆模组，但在包装、物流、面板搬运等领域性价比突出。
- 直线电机模组：取消中间传动环节，动子与定子直接产生电磁推力，具备高加速度、高速度、零背隙和超长寿命的特点，适用于半导体、精密检测、激光加工等高端制造领域。直线电机模组对控制系统和防护设计的要求更高。

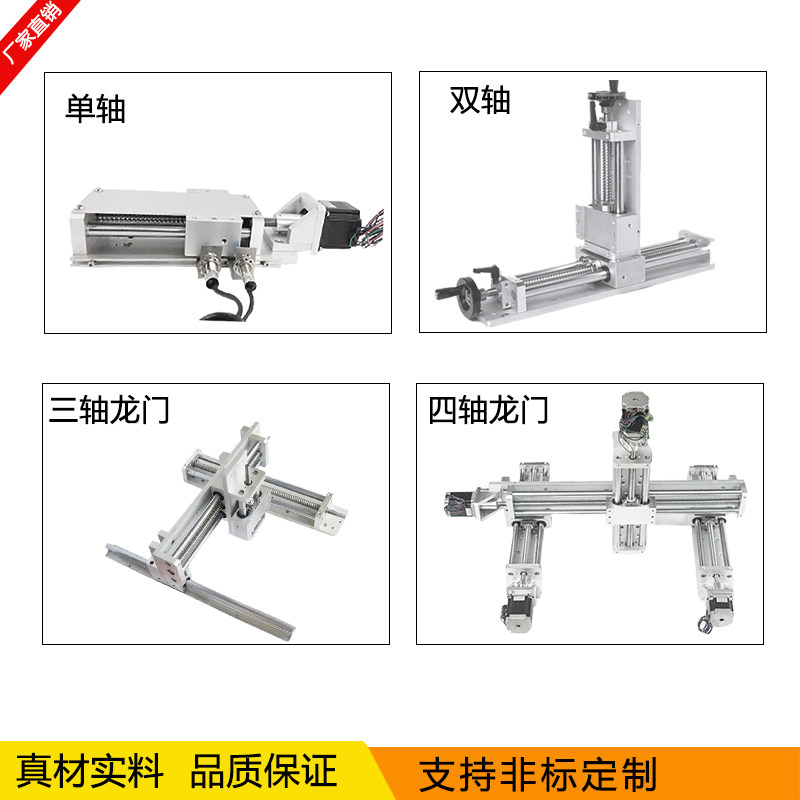

- 龙门模组与多轴组合平台：由两根或多根直线模组与横梁组合而成，形成XY、XZ或XYZ多轴运动平台，广泛用于大型工件搬运、点胶、焊接和视觉检测。龙门结构的刚性设计与两轴同步控制是技术关键。
- 电动滑台与精密滑台：强调紧凑结构与精密导向，常用于空间受限的工位，如小型装配线、实验室设备和光学调整机构。
选型直线滑台模组需要关注哪些核心参数
很多设备工程师在采购线性模组时，容易只关注价格和行程，忽略系统性匹配，导致设备运行中出现抖动、异响或精度衰减。合理的选型应从以下几个维度展开：
- 负载与力矩：不仅要看垂直负载重量，还要计算悬臂长度带来的弯矩和扭矩，必要时校核导轨的额定动载荷与静载荷。
- 行程与精度：有效行程决定丝杆长度或同步带周长，重复定位精度和绝对定位精度需与工艺要求匹配，避免过度设计推高线性模组价格。
- 速度与加速度：高速场景优先考虑同步带模组或直线电机模组；高推力、高刚性场景优先丝杆模组。
- 使用环境：粉尘、油污、切削液、高温或洁净室环境，对防护等级、润滑方式和材质提出不同要求，必要时采用不锈钢导轨或全封闭结构。
- 控制匹配：伺服电机、步进电机与驱动器的选型要与模组惯量、推力需求匹配，避免小马拉大车造成丢步或过载报警。
直线滑台模组在制造业各领域的典型应用
直线滑台模组的应用面极广，几乎覆盖了离散制造与流程制造的设备端。以下列举部分典型行业场景：
- 电子与通信设备制造：贴片机、点胶机、AOI检测设备、FPC补强设备中的高速精密XY平台，多采用丝杆模组与直线电机模组组合。
- 汽车及零部件：焊装线移载、电池模组装配、零部件尺寸检测，龙门模组和多轴组合平台使用频繁。
- 食品与饮料加工：包装机、灌装机、贴标机、分拣线的推料与移载机构，同步带模组因速度快、易清洁而受到青睐。
- 医药与医疗器械：试剂分装、检测仪器进样、口罩机与输液器组装设备，对洁净与精度要求较高，精密滑台应用普遍。
- 纺织、印刷与包装：印花机、模切机、纸箱成型设备中的导向与进给机构，对长行程和连续运行稳定性要求突出。
- 五金、模具与机床配套：上下料机械手、刀具调整机构、打磨抛光设备，丝杆模组与电动滑台承担重载定位任务。
- 新能源与轨道交通：光伏组件搬运、锂电池叠片、线束加工等环节，非标直线模组定制需求增长明显。
东莞直线模组厂家的供应链优势与定制能力
东莞地处珠三角制造业腹地，周边聚集了模具、五金、电子、注塑等完整配套体系，这为直线模组制造提供了天然的供应链优势。本地厂家在铝型材加工、导轨安装面精铣、丝杆校直与装配检测等环节响应速度快，能够缩短打样与批量交付周期。
在实际项目中，标准模组往往难以完全覆盖设备需求，非标直线模组定制能力就成为衡量厂家实力的重要指标。常见的定制内容包括：特殊行程与安装孔位、双滑块或多滑块结构、防尘罩与风琴罩防护、耐高温或防腐蚀表面处理、电机侧置或同步带传动转向、以及多轴组合平台的集成装配。具备从结构设计、加工制造到质量检测全流程能力的厂家，才能保证定制产品在精度与寿命上的一致性。
采购线性模组时如何判断价格是否合理
线性模组价格差异较大，同样行程的产品可能相差数倍，原因通常在于配置与工艺。判断价格合理性，可以从几个方面入手：导轨与丝杆的品牌等级、铝型材的壁厚与直线度、安装基准面的加工精度、装配后的平行度与运行噪音、以及是否包含电机与驱动器。低价产品往往在导轨等级、润滑脂品质和出厂检测环节压缩成本，短期可用但长期精度衰减快，综合维护成本反而更高。
建议采购时要求厂家提供精度检测报告、负载校核说明和质保条款，并结合实际工况进行小批量试用。对于长行程、高节拍或恶劣环境项目，优先选择有行业案例积累的东莞直线模组厂家，通过样机验证降低选型风险。
结语
直线滑台模组看似是标准化部件，实则牵动整台设备的精度、节拍与可靠性。从丝杆模组到同步带模组，从直线电机模组到龙门多轴平台，每一种结构都有其适用边界。制造企业在选型时，既要算清负载、速度与精度的技术账，也要算清交期、维护与全生命周期成本的经营账。高工智能传动持续围绕直线滑台模组、精密滑台、直线导轨及非标定制方向打磨产品与服务，期待为更多制造业客户的自动化升级提供稳定支撑。
